Parâmetros principais
1.Especificações do material do rolo: Largura : 480mm; espessura: 3-4mm; Chapa de aço galvanizada Q235A
2.Velocidade de trabalho : 10 -12m/min
3.Fases de rolo : 13 pares de rolos principais e 7 pares de rolos de achatamento
4.Material do rolo: GCr15 aço de rolamento, temperado, HRC58℃-62℃
5.Material do eixo principal: Aço 45# de qualidade superior, temperado
6.Diâmetro do eixo principal:￠85mm
7.Potência do motor principal : 35kw
8.Transmissão: Acionamento por corrente de fila dupla
9.Estrutura da máquina de perfilagem: Wallboard
10.Potência do motor de retificação: 2.2kw
11.Potência do motor hidráulico:: 11kw, pressão: 20Mpa
12.Material de perfuração e molde de corte:: Cr12
13.Lâmina de corte tratada a quente : HRC58℃-60℃

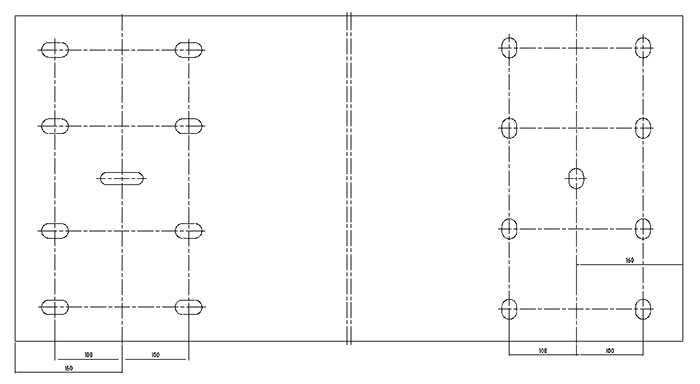

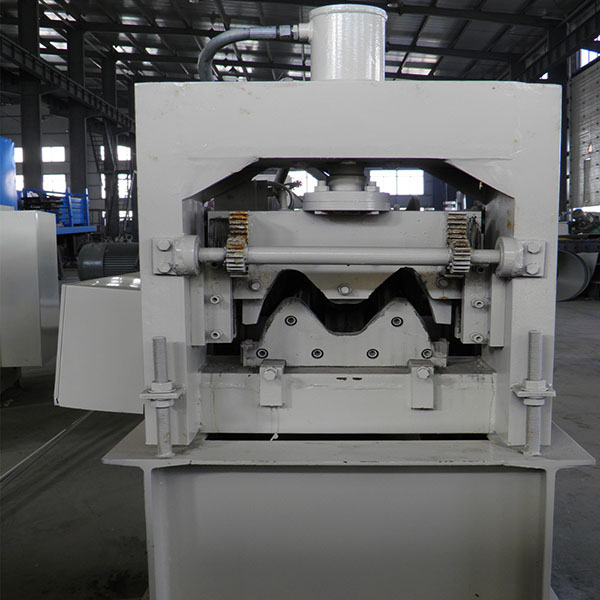

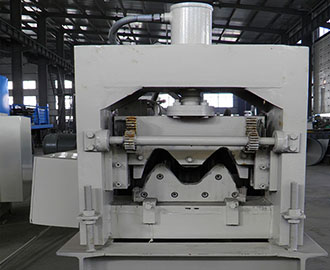

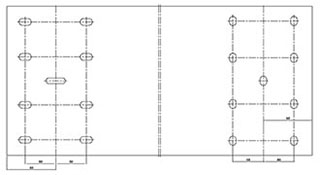

14.Forma de corte e perfuração: Adota acionamento hidráulico, perfuração de painel plano, corte após perfilagem.
15.Sistema de controle elétrico: A máquina adota frequência de controle PLC, erro de corte em comprimento ≤±2mm
16.Dimensão da máquina : 13500mm×2700mm×1600mm

Configuração do equipamento
Dispositivo de alimentação manual (capacidade 3t ), transmissão, dispositivo de nivelamento, dispositivo antes do corte (2 conjuntos), máquina principal e rolo (incluindo mesa de guia), dispositivo de corte (após perfilagem ), sistema hidráulico, sistema de controle elétrico, mesa de acabamento , etc.

Processo de produção

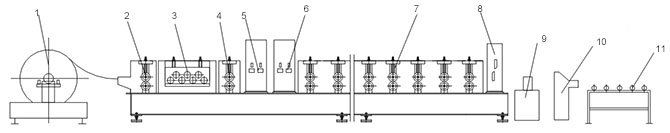

Desbobinamento manual →Alimentação e correção→ Sete rolos de dispositivo de achatamento→perfuração de painel plano → Perfilagem → Corte após perfilagem → Produto acabado
